Válvula de equilibrado estático

PRINCIPALES CARACTERÍSTICAS DEL PRODUCTO

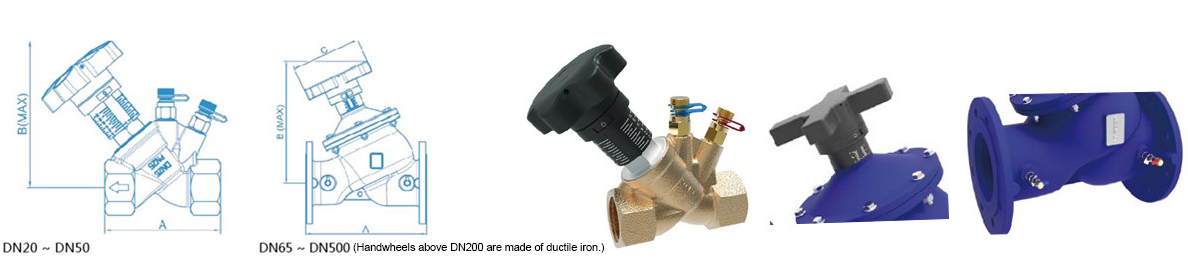

Método de conexión: interfaz hembra inferior a DN50, interfaz de brida superior a DN65; material del volante para ajustar la válvula de equilibrio, ABS inferior a DN50. Nylon para DN65 ~ DN150, hierro dúctil para DN200 ~ DN500; ajuste manual para la válvula de equilibrio. La rueda no sube. El núcleo accionará el núcleo de la válvula hacia arriba o hacia abajo. Una vez completado el ajuste, el volante mostrará la posición de apertura real de la válvula. La precisión de ajuste de todas las especificaciones del volante es de 0,1 vueltas; la válvula tiene un dispositivo de memoria. El dispositivo de memoria se ajusta en el centro del volante.

Después de ajustar la válvula de equilibrio en el sistema, el dispositivo de memoria se bloquea, y después de cerrar la válvula de equilibrio, puede volver a la altura de apertura original; cada válvula de equilibrio tiene dos interfaces para medir la presión. La especificación es PT1/4", que puede medir la presión del lado primario y del lado secundario de la válvula por separado. Se utiliza al ajustar la válvula de equilibrio o cuando necesita medir la presión del sistema. Cada interfaz está equipada con un conector de medición de cobre. La tapa y el conector están conectados por un anillo de conexión de plástico. El anillo de conexión está dividido en rojo y azul. El rojo representa el lado primario de alta presión, y el azul representa el lado secundario de baja presión; el tipo de cuerpo de válvula adopta una estructura en Y, y el tapón de estrangulamiento utiliza una estructura tipo P o tipo V, lo que es más propicio para el ajuste lineal de la válvula de equilibrio.

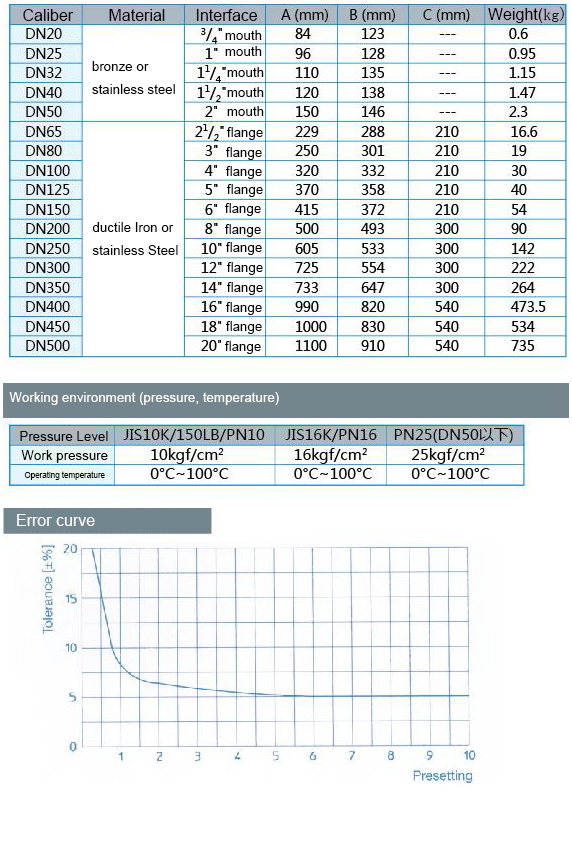

PARÁMETROS DEL PRODUCTO

APLICACIONES
